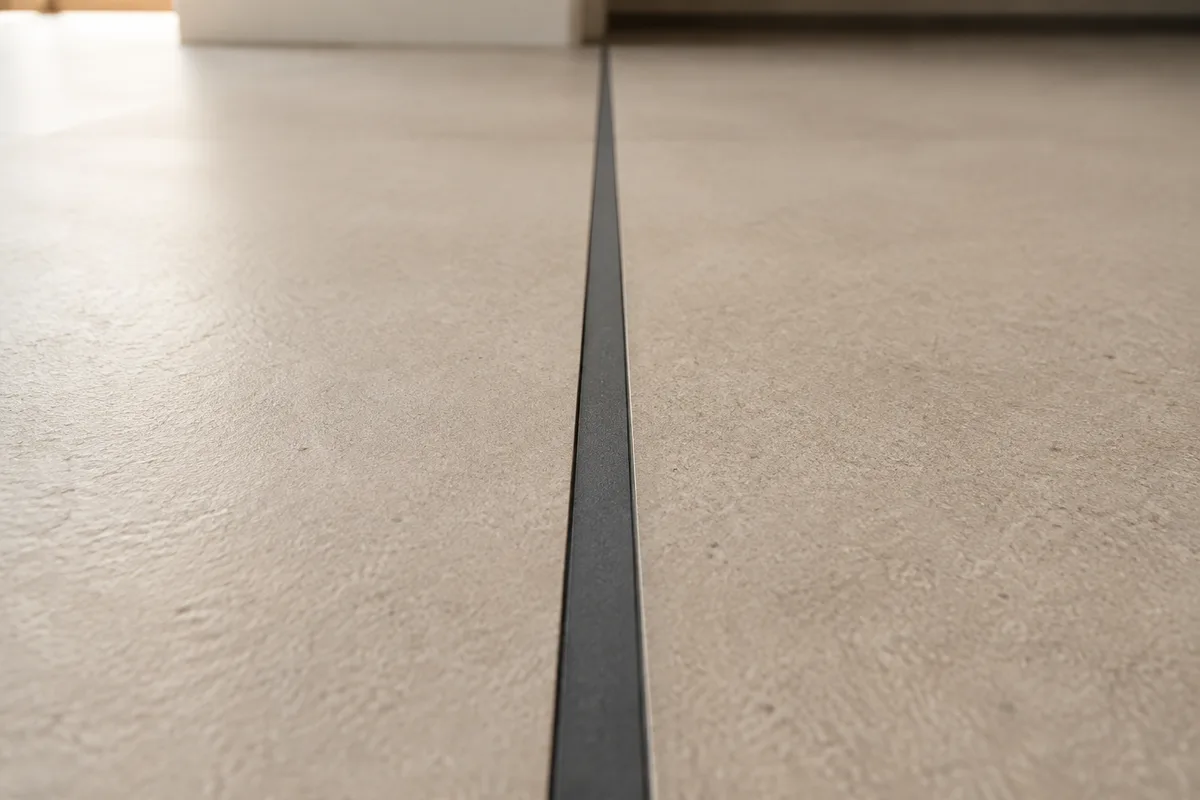

Un joint de dilatation carrelage est une coupure souple qui laisse le revêtement bouger sans se fissurer. Derrière ce mot unique, le NF DTU 52.2 distingue quatre ouvrages : joint de structure, joint de fractionnement, joint périphérique, joint de désolidarisation. Tous partagent une exigence commune, une largeur d’au moins 5 mm, sur toute l’épaisseur.
Quatre joints derrière un seul mot
Sur un devis, tout s’appelle « joint de dilatation ». Sur le chantier, quatre ouvrages distincts se cachent derrière l’expression, et les confondre se paie en carreaux cassés.
Le joint de structure appartient au bâtiment, pas au lot carrelage. C’est une fracture volontaire de la construction, qui traverse fondations, dalles et murs pour absorber les mouvements de deux blocs bâtis indépendants. Le carreleur ne le crée pas : il le reconduit, à la même position et à la même largeur.
Le joint de fractionnement relève au contraire de son travail. Il découpe la surface carrelée en panneaux plus petits, donc moins contraints, et traverse le carreau puis le mortier-colle jusqu’au support. Largeur minimale : 5 mm.
Le joint périphérique est le plus oublié et le plus décisif. Il réserve 5 mm au moins entre la dernière rangée de carreaux et toute paroi verticale, cloison, poteau, huisserie ou canalisation traversant le sol. La plinthe le masque ensuite intégralement.
Le joint de désolidarisation, enfin, sépare deux ensembles qui ne bougeront pas de la même façon : deux pièces, deux supports de nature différente, deux revêtements voisins. Il tombe le plus souvent au droit d’un seuil de porte.
| Type de joint | Qui le crée | Emplacement | Largeur minimale |
|---|---|---|---|
| Structure | le gros œuvre | imposé par le bâtiment | celle du joint existant |
| Fractionnement | le carreleur | découpe des grandes surfaces | 5 mm |
| Périphérique | le carreleur | contre parois et éléments émergents | 5 mm |
| Désolidarisation | le carreleur | seuils, changement de support | 5 mm |
Un cinquième espacement circule dans les conversations de chantier sans appartenir à cette famille : le joint de pose, celui qui sépare deux carreaux voisins. Il absorbe les tolérances dimensionnelles et une part des microdéformations, mais il ne remplace aucune des quatre coupures ci-dessus.
Ce qui pousse réellement sous vos carreaux
Un carrelage posé n’est pas un objet inerte. Trois phénomènes le mettent en compression, et le seul exutoire disponible reste le joint.
La dilatation thermique arrive en tête. Chaque matériau du complexe, dalle béton, chape, mortier-colle, carreau céramique, s’allonge quand il chauffe, mais aucun ne le fait au même rythme ni au même moment. Une terrasse sombre en plein soleil monte bien au-dessus de la température de l’air pendant que la dalle qui la porte reste fraîche : les deux couches tirent l’une sur l’autre.
Le retrait du support intervient ensuite. Un béton ou une chape ciment continue de se rétracter longtemps après le coulage, ce qui explique les délais de séchage imposés avant toute pose collée. Carreler trop tôt revient à coller un revêtement rigide sur un support encore en mouvement.
L’eau, enfin, joue dans l’autre sens. Les produits céramiques poreux gonflent légèrement en absorbant l’humidité ambiante, phénomène irréversible qui s’ajoute aux contraintes précédentes.

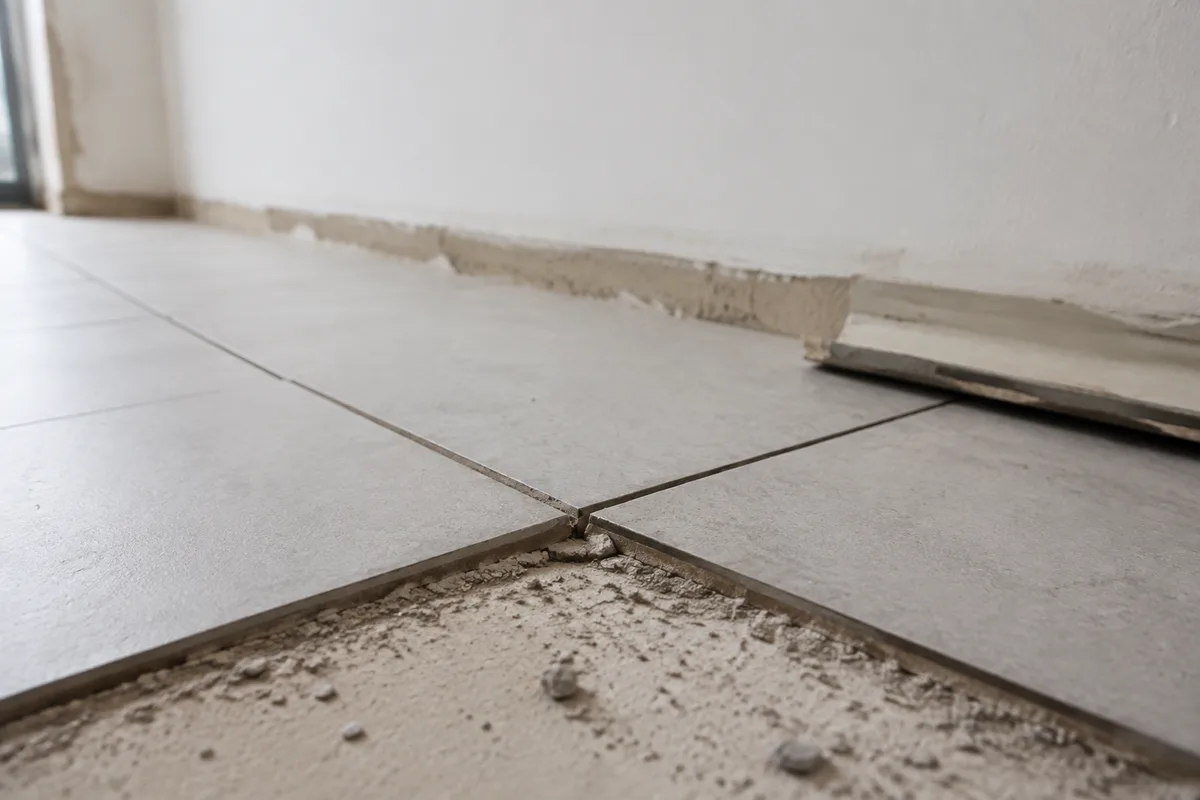

Quand la surface ne peut plus s’allonger, la poussée cherche le point faible. Les symptômes sont reconnaissables : carreaux qui claquent sous le pas, éclats en rive le long des murs, fissure rectiligne qui traverse plusieurs carreaux, et surtout le soulèvement en chapiteau, deux rangées qui se décollent et se redressent l’une contre l’autre en formant un V renversé. Ces désordres se confondent souvent avec un simple défaut d’encollage, mais un carrelage qui sonne creux uniquement en périphérie signe presque toujours un joint manquant, pas une colle mal peignée.
Les repères de fractionnement, chiffres à l’appui
Les seuils changent selon l’exposition et selon le support. Ils constituent des maximums, jamais des objectifs à atteindre.
En sol intérieur
Le repère courant en pose collée place un joint de fractionnement dès qu’une surface continue approche 40 m², avec un plus grand côté maintenu sous 8 m. La pose scellée adhérente, encadrée par le NF DTU 52.1, se montre plus tolérante et laisse monter les panneaux jusqu’à une soixantaine de mètres carrés pour la même longueur maximale ; une chape désolidarisée ou flottante revient au repère des 40 m². Un couloir long, une pièce en L, une enfilade de deux espaces communicants se traitent comme des surfaces à découper, même si le métrage total paraît modeste.
En extérieur, terrasse et balcon
Le seuil est divisé par deux : 20 m² au maximum entre deux joints, et des panneaux dont le côté dépasse rarement 4 à 5 m. Cette sévérité vient de l’amplitude thermique et des cycles de gel et de dégel, absents en intérieur. Le joint périphérique prend ici une importance particulière contre les seuils de baie et les relevés d’étanchéité. Les autres contraintes propres à cette configuration, pente d’évacuation comprise, sont détaillées dans notre guide de la pose de carrelage sur terrasse.
Sur plancher chauffant
Le support impose sa loi. Le NF DTU 65.14 demande une chape fractionnée tous les 40 m² ou tous les 8 m linéaires, avec un rapport longueur sur largeur qui reste inférieur ou égal à 2, et une désolidarisation périphérique de 5 mm en matériau compressible. Les planchers rayonnants électriques suivent le Cahier des prescriptions techniques 3606 du CSTB. Règle absolue : les joints du carrelage tombent exactement au droit de ceux de la chape, jamais à 30 cm de distance. Le protocole complet de mise en chauffe figure dans notre article sur le carrelage sur plancher chauffant.
La largeur des joints de pose, à ne pas confondre
Le NF DTU 52.2 fixe aussi la largeur minimale entre deux carreaux : 2 mm pour un carreau pressé à chants rectifiés en sol intérieur, davantage pour un carreau non rectifié, 5 mm en extérieur, et jusqu’à 6 mm pour la terre cuite. Les grands formats réclament systématiquement un joint plus large, sujet développé dans notre dossier sur le carrelage grand format. Ces millimètres ne dispensent d’aucun fractionnement.
Où placer les coupures sur un plan réel
Un fractionnement ne se répartit pas mécaniquement en quadrillage. Il se cale sur les points singuliers, ceux où le revêtement subit un changement de régime.
- Au droit de chaque joint du support : la règle prime toutes les autres, un joint de dalle non recopié se rappelle au souvenir du carreleur en quelques mois.
- Aux seuils de porte, où deux pièces chauffées différemment se rejoignent.
- Aux angles rentrants d’une pièce en L, points de concentration des contraintes.
- À l’entrée et à la sortie d’un couloir étroit, dont la géométrie allongée cumule les allongements.
- À la limite entre une zone chauffée et une zone qui ne l’est pas.
- Au passage d’un support à un autre, dalle béton d’un côté, plancher rigidifié de l’autre.

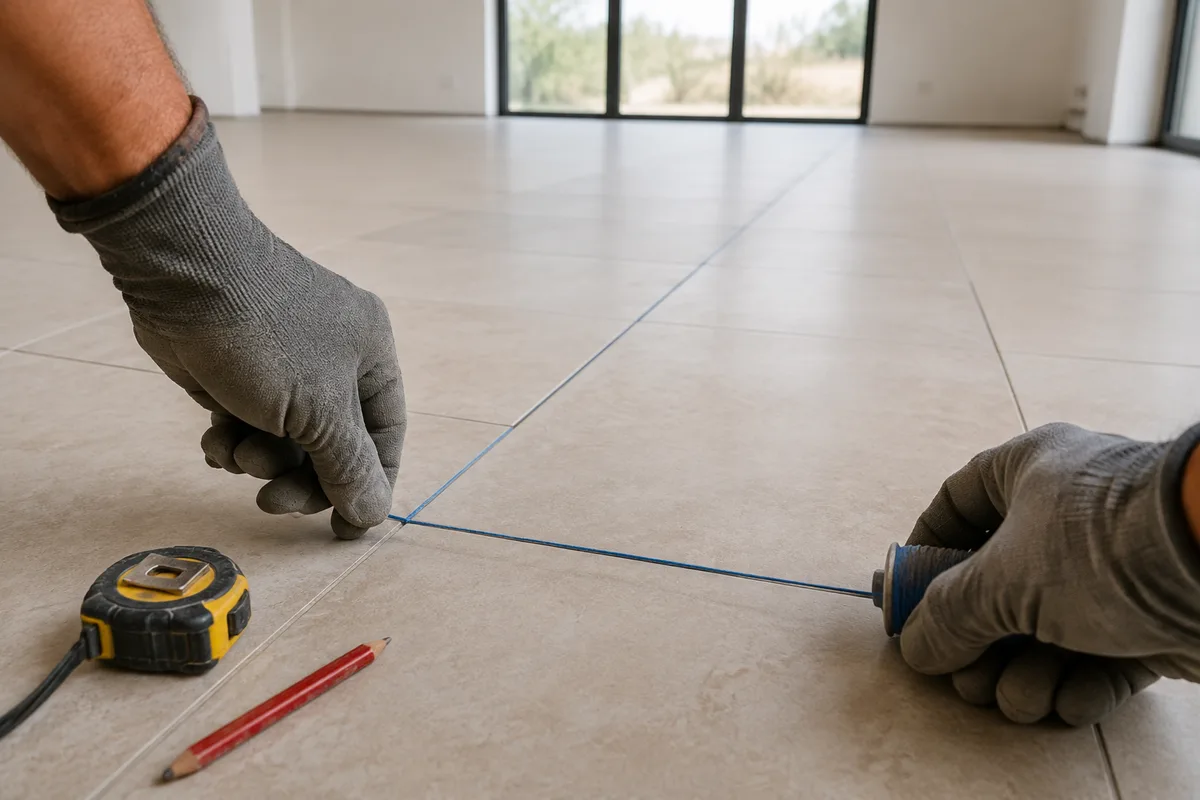

Le calepinage se dessine avant l’ouverture du premier sac de colle. Une ligne de fractionnement se cale sur un joint de pose existant : couper des carreaux en deux pour créer la coupure produit un résultat visuellement bancal et fragilise les demi-carreaux ainsi obtenus. Repérez ces lignes au cordeau sur le support, marquez-les, puis posez en respectant le tracé.
Sur un chantier de rénovation, l’exercice commence par un relevé. Les joints de l’ancien revêtement, les fissures du support et les traces de reprise indiquent où le bâtiment a déjà travaillé. Un support remis à niveau par un enduit de lissage conserve ses joints d’origine : le produit se coule en les reconduisant, sans jamais les noyer sous une couche continue.
Exécuter le joint : mastic ou profilé
Deux techniques cohabitent, et le choix se fait au moment du calepinage, pas une fois les carreaux collés.
Le garnissage au mastic élastique
Le mastic se choisit sur sa capacité de mouvement, définie par la norme NF EN ISO 11600. Un produit de classe 25E encaisse une déformation de 25 % de la largeur initiale du joint, ce qui explique pourquoi un joint étroit tient moins bien qu’un joint généreux : à mouvement égal, le pourcentage de déformation grimpe.
Trois gestes conditionnent la tenue :
- Poser un fond de joint en mousse de polyéthylène à cellules fermées, d’un diamètre supérieur d’environ 25 % à la largeur du joint. Les mousses à cellules ouvertes sont proscrites, elles absorbent l’eau.
- Garantir une adhérence sur deux faces uniquement, les lèvres du joint. Un mastic collé aussi au fond travaille en traction pure et se déchire au premier cycle.
- Respecter le rapport largeur sur profondeur indiqué par le fabricant, et appliquer le primaire prescrit sur des lèvres sèches et dépoussiérées.
La teinte se choisit dans la gamme du mortier de jointoiement, pour que la coupure passe inaperçue. Notre article sur la couleur des joints de carrelage détaille les logiques d’assortiment, ton sur ton ou contrasté.

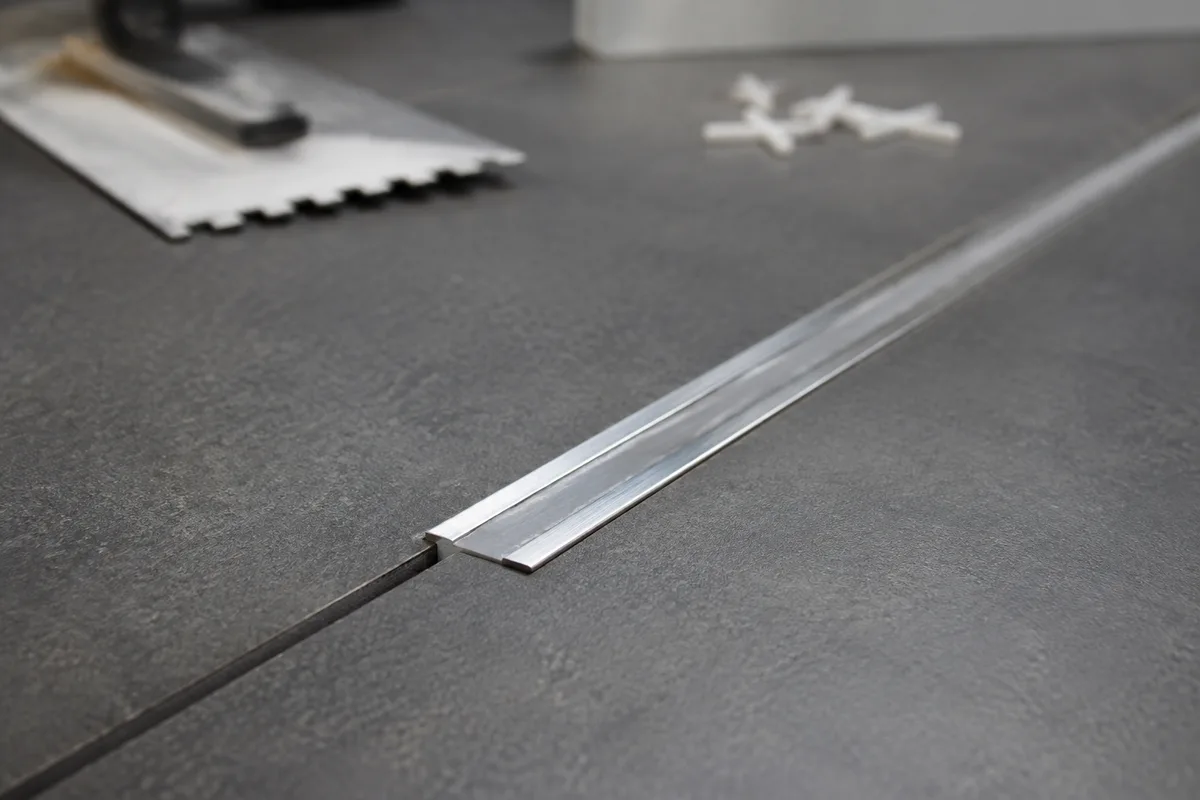

Le profilé de fractionnement
Un profilé en aluminium, en inox ou en laiton, doté d’une âme souple centrale, se pose dans le mortier-colle en cours de chantier. Sa hauteur correspond à l’épaisseur de colle plus celle du carreau. Cette solution protège les arêtes des carreaux, argument décisif dans un local à charges roulantes, un garage, un commerce ou un atelier.
Le profilé se pose pendant la pose : impossible de l’ajouter après coup sans déposer une rangée. Le mastic, lui, se réalise après jointoiement, ce qui laisse une marge de manœuvre.
Les erreurs qui déclenchent le sinistre
Les désordres observés en expertise se ramènent presque toujours à la même poignée de manquements.
Carreler par-dessus un joint de gros œuvre arrive en tête. La fissure remonte à travers la colle et casse la ligne de carreaux qui l’enjambe, généralement dans l’année.
Rebouchez un fractionnement avec le mortier de jointoiement, et vous obtenez un joint rigide, donc un joint inexistant. Le trait de coupe est là, mais il ne se déforme plus.
Un joint qui s’arrête à la surface de la colle ne remplit pas davantage sa fonction. La coupure doit descendre jusqu’au support, sur toute l’épaisseur du complexe.
Le joint périphérique connaît deux ennemis silencieux : la colle qui flue et vient combler l’espace lors du serrage des carreaux de rive, et la plinthe posée en appui direct sur le carrelage. La plinthe se colle au mur, avec un jeu au-dessus du sol refermé par un cordon souple.
Reste le décalage. Un fractionnement du carrelage posé à quelques dizaines de centimètres de celui de la chape crée une bande de revêtement coincée entre deux mouvements contraires. Elle cède la première.
Rattraper un fractionnement oublié
La reprise est possible tant que le carrelage n’a pas commencé à se soulever. Repérez la ligne du joint du support, dégagez le mortier de jointoiement, puis sciez un trait sur toute l’épaisseur du carreau et de la colle, à la meuleuse équipée d’un disque diamant et guidée par une règle. Aspirez soigneusement, posez le fond de joint, garnissez au mastic.
Quand le soulèvement est consommé, la reprise change d’échelle : dépose de la ou des rangées concernées, contrôle de l’adhérence des carreaux voisins au tapotement, recollage après création du joint. Le coût dépend alors de la surface touchée et de la disponibilité de carreaux identiques, deux inconnues qui transforment vite une correction ponctuelle en réfection de pièce entière.
Le mastic reste enfin un consommable. En extérieur, contrôlez son élasticité et son adhérence une fois par an, au printemps. Un cordon durci, fendu ou décollé d’une lèvre se remplace : la découpe des lèvres, le nettoyage et la repose demandent une demi-journée pour une terrasse courante.
Prochaine étape : reportez sur votre plan de calepinage la position des joints du support, des seuils et des limites de zone chauffée, avant la première truelle. Un fractionnement dessiné coûte dix minutes de crayon, un soulèvement coûte deux jours de chantier et une caisse de carreaux introuvables.
